產品中心/ PRODUCTS CENTER您現在的位置：網站首頁 > 產品中心 > 9-19、9-26型高壓離心風機

一、9-19、9-26型高壓離心風機的用途及型式
9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，并廣泛用于輸送空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。對易燃易爆氣體的輸送，葉輪可用鋁合金加工，以防在運轉中引起火花看，電機配用隔爆型電機。其性能參數均可于普通風機相同。
9-19、9-26型高壓離心通風機均可制成右旋轉和左旋轉兩種型式。從電動機一側正視，葉輪順時針旋轉稱右旋風機，以“右”表示；葉輪逆時針旋轉稱左旋風機，以“左”表示。風機的出口位置，以機殼的出風口角度表示。
??? 19、9-26型高壓離心通風機為單吸入式，有No.4～16共13個機號，其中No.4～6.3傳動方式為A式傳動，（No.7.1～16）傳動方式為D式傳動。
(1)葉輪:9-19型風機為12片葉片.9-26型風機為16片葉片.均屬前彎型.葉輪擴壓器外緣最高圓周線速度不得超過140m/s.葉輪成形后.經靜.動平衡校正.故運轉平穩.
(2)機殼:用優質鋼板焊接成整體.
(3)進風口制成整體，裝于風機的側面，與軸向平行的戴面為曲線形狀，能使空氣順利進入葉輪，且損失較小。

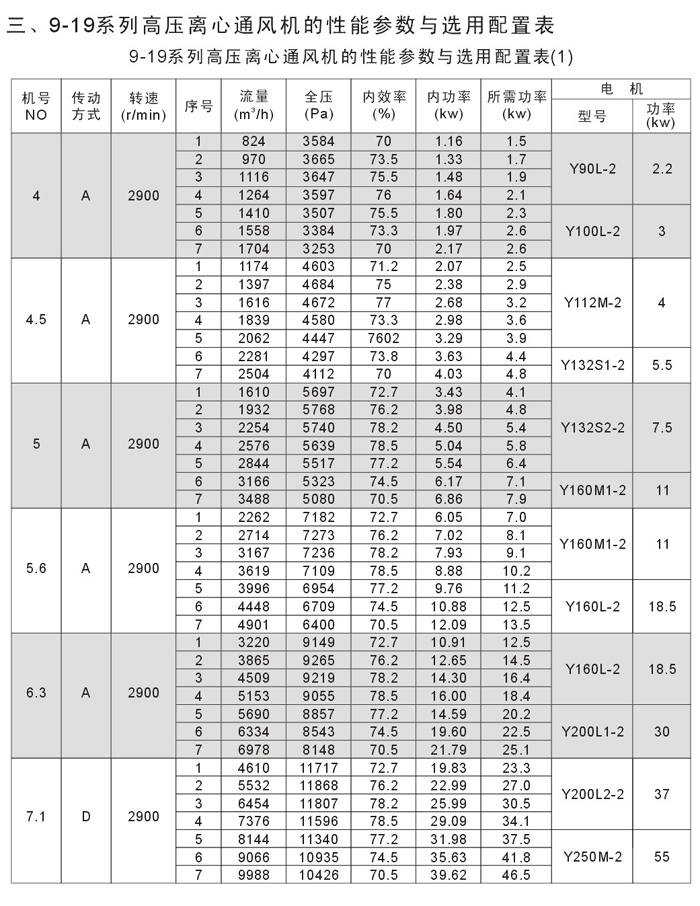

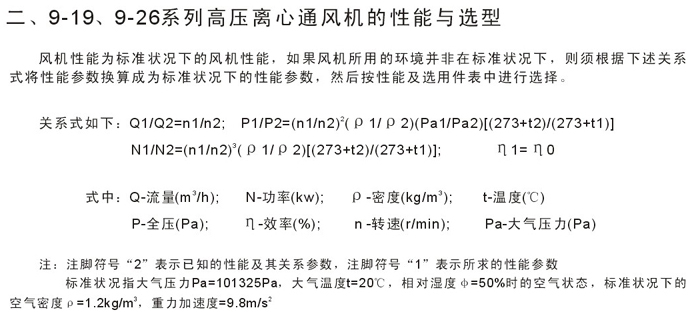

9-19、9-26型高壓離心通風機

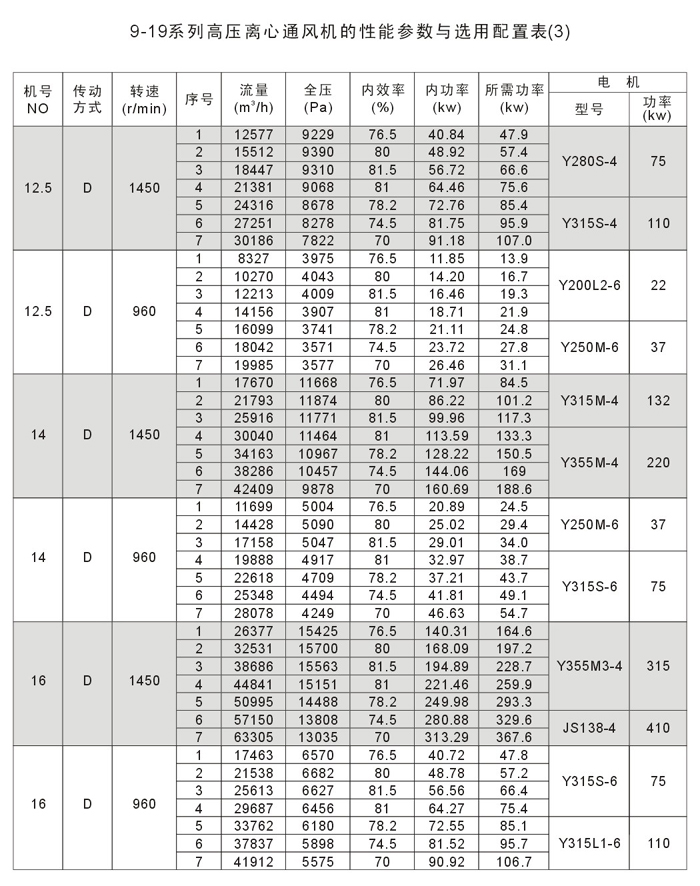

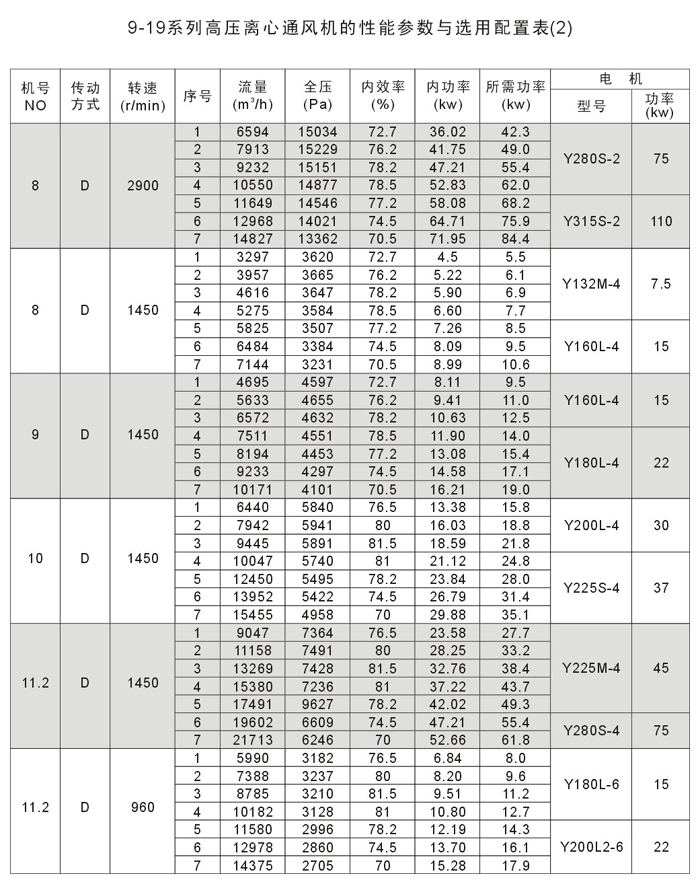

9.19型性能參數表(3)

機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	電動機
機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	型號	功率（kW）
12.5D	1450	12577 15512 18447	9229 9390 9310 9068	76.5 80 81.5	40.84 48.92 56.72	47.9 57.4 66.6	Y280S-4	75
	1450	21381 24316 27251 30186	9068 8678 8278 7822	81 78.2 74.5 70	64.46 72.76 81.75 91.17	75.6 85.4 95.9 107.0	Y315S-4	110
	960	8327 10270 12213 14156	3975 4043 4009 3907	76.5 80 81.5 81	11.85 14.20 16.46 18.71	13.9 16.7 19.3 21.9	Y200L2-6	22
	960	16099 18042 19985	3741 3571 3377	78.2 74.5 70	21.11 23.72 26.46	24.8 27.8 31.1	Y250M-6	37
14D	1450	17670 21793 25916	11668 11874 11771	76.5 80 81.5	71.97 86.22 99.96	84.5 101.2 117.3	Y315M-4	132
	1450	30040 34163 38286 42409	11464 10967 10457 9878	81 78.2 74.5 70	113.59 128.22 144.06 160.69	133.3 150.5 169.1 188.6	Y355M-4	220
	960	11699 14428 17158	5004 5090 5047	76.5 80 81.5	20.89 25.02 29.01	24.5 29.4 34.0	Y250M-6	37
	960	19888 22618 25348 28078	4917 4709 4494 4248	81 78.2 74.5 70	32.97 37.21 41.81 46.63 54.7	38.7 43.7 49.1 54.7	Y315S-6	75
16D	1450	26377 32531 38686 44841 50995	15425 15700 15563 15151 14488	76.5 80 81.5 81. 78.2	140.31 168.09 194.89 211.46 249.98	164.6 197.2 228.7 259.9 293.3	Y355M3-4	315
	1450	57150 63305	13808 130356570 6683 6627	74.5 70	280.88 313.29	329.6 367.6	JS138-4	410
	960	17463 21538 25613	6570 6683 6627	76.5 80 81.5	40.72 48.78 56.56	47.8 57.2 66.4	Y315S-6	75
	960	29687 33762 37837 41912	6456 6180 5898 5575	81 78.2 74.5 70	64.72 72.55 81.52 90.92	75.4 85.1 95.7 106.7	Y315L1-6	110

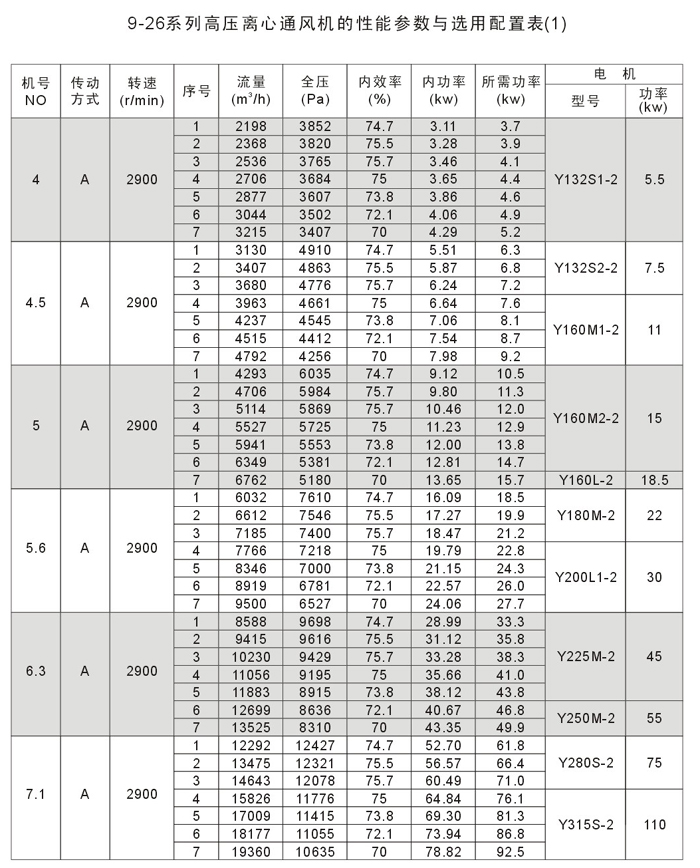

9.26型性能參數表(1)

機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	電動機
機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	型號	功率（kW）
4A	2900	2198 2368 2536 2706 2877 3044 3215	3852 3820 3765 3584 3607 3502 3407	74.7 75.5 75.7 75 73.8 72.1 70	3.11 3.28 3.46 3.65 3.86 4.06 4.29	3.7 3.9 4.1 4.4 4.6 4.9 5.2	Y132S1-2	5.5
4.5A	2900	3130 3407 3685	4910 4863 4776	76.1 77.1 77.1	5.51 5.87 6.24	6.3 6.8 7.2	Y132S2-2	7.5
4.5A	2900	3963 4237 4515 4792	4661 4545 4412 4256	76 74.5 72.3 70	6.64 7.06 7.54 7.98	7.6 8.1 8.7 9.2	Y160M1-2	11
5A	2900	4293 4706 5114 5527 5941 6349	6035 5984 5869 5725 5553 5381	77.2 78.2 78 76.7 74.9 72.7	9.12 9.80 10.48 11.23 12.00 12.81	10.5 11.3 12.0 12.9 13.8 14.7	Y160M2-2	15
5A	2900	6762	5180	70	13.65	15.7	Y160L-2	18.5
5.6A	2900	6032 6612 7185	7610 7546 7400	77.2 78.2 78	16.09 17.27 18.47	18.5 19.9 21.2	Y180M-2	22
5.6A	2900	7766 9346 8919 9500	7218 7000 6781 6527	76.7 74.9 72.7 70	19.79 21.15 22.57 24.06	22.8 24.3 26.0 27.7	Y200L1-2	30
6.3A	2900	8588 9415 10230 11056 11883	9698 9616 9429 9195 8915	77.2 78.2 78 76.7 74.9	28.99 31.12 33.28 35.66 38.12	33.3 35.8 38.3 41.0 43.8	Y225M-2	45
6.3A	2900	12699 13525	8636 8310	72.7 70	40.67 43.35	46.8 49.9	Y250M-2	55

9-19、9-26型高壓離心通風機

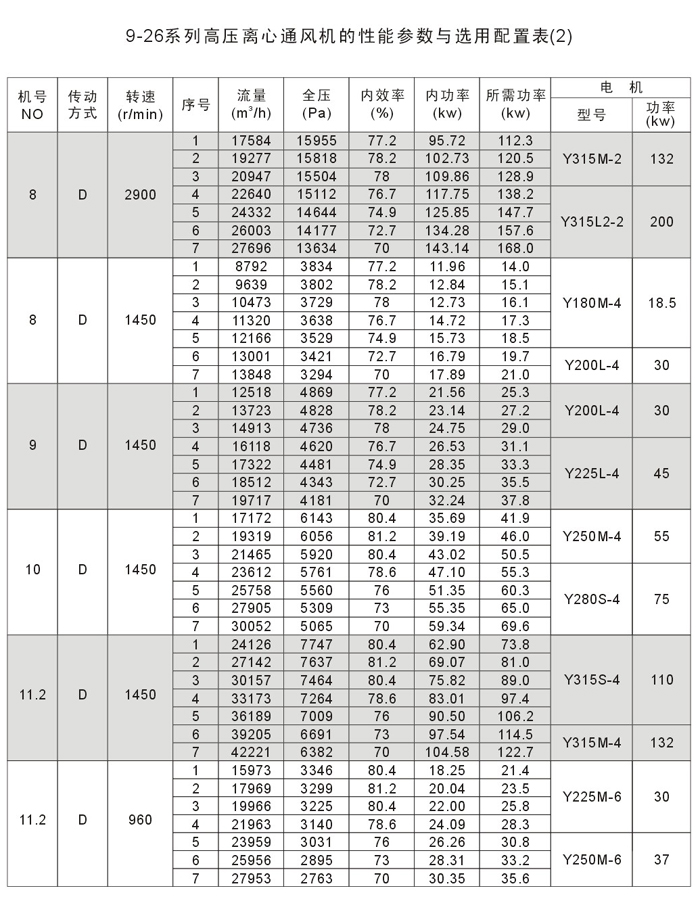

9.26型性能參數表(2)

機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	電動機
機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	型號	功率（kW）
7.1D	2900	12292 13475 14643	12427 12321 12078	77.2 78.2 78	52.70 56.57 60.49	61.8 66.4 71.0	Y280S-2	75
7.1D	2900	15826 17009 18177 19360	11776 11415 11055 10635	76.7 74.9 72.7 70	64.84 69.30 73.94 78.82	76.1 81.3 86.8 92.5	Y315S-2	110
8D	2900	17584 19277 20947	15955 15818 15504	77.2 78.2 78	95.72 102.73 109.86	112.3 120.5 128.9	Y315M-2	132
	2900	22640 24332 26003 27696	15112 14644 14177 13634	76.7 74.9 72.7 70	117.75 125.85 134.28 143.14	138.2 147.7 157.6 168.0	Y315L2-2	200
	1450	8792 9636 10473 11320 12166	3834 3802 3729 3638 3529	77.2 78.2 78 76.7 74.9	11.96 12.84 13.73 14.72 15.73	14.0 15.1 16.1 17.3 18.5	Y180M-4	18.5
	1450	13001 13848	3421 3294	72.7 70	16.79 17.89	19.7 21.0	Y200L-4	30
9D	1450	12518 13723 14913	4869 4828 4736	77.2 78.2 78	21.56 23.14 24.75	25.3 27.2 29.0	Y200L-4	30
9D	1450	16118 17322 18512 19717	4620 4481 4343 4181	76.7 74.9 72.7 70	26.53 28.35 30.25 32.24	31.1 33.3 35.5 37.8	Y225M-4	45
10D	1450	17172 19319 21465	6143 6056 5920	80.4 81.2 80.4	35.69 39.19 43.02	41.9 46.0 50.5	Y250M-4	55
10D	1450	23612 25758 27905 30052	5761 5560 5309 5065	78.6 76 73 70	47.10 51.35 55.35 59.34	55.3 60.3 65.0 69.6	Y280S-4	75
11.2D	1450	24126 27142 30157 33173 36189	7747 7637 7464 7264 7009	80.4 81.2 80.4 78.6 76	62.90 69.07 75.82 83.01 90.50	73.8 81.0 89.0 97.4 106.2	Y315S-4	110
	1450	39205 42221	6691 6382	73 70	97.54 104.58	114.5 122.7	Y315M-4	132
	960	15973 17969 19966 21963	3346 3299 3225 3140	80.4 81.2 80.4 78.6	18.25 20.04 22.00 24.09	21.4 23.5 25.8 28.3	Y225M-6	30
	960	23959 25956 27953	3031 2895 2763	76 73 70	26.26 28.31 30.35	30.8 33.2 35.6	Y250M-6	37

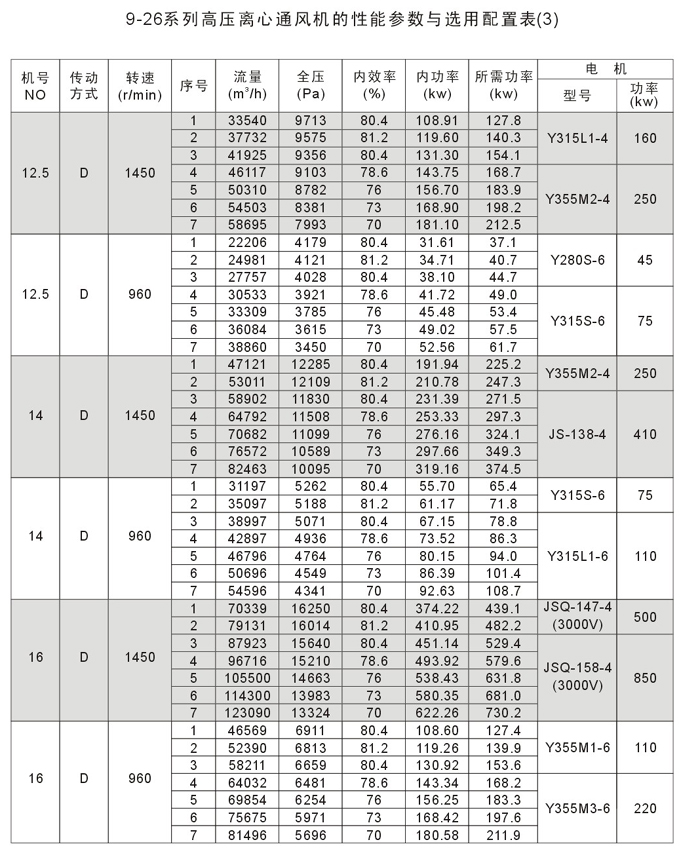

9.26型性能參數表(3)

機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	電動機
機號 No.	轉速（r/min）	風量（m3/h）	全壓（Pa）	內效率（%）	內功率（kW）	所需功率（kW）	型號	功率（kW）
12.5D	1450	33540 37732 41925	9713 9575 9356	80.4 81.2 80.4	108.91 119.60 131.30	127.8 140.3 154.1	Y315L1-4	160
	1450	46117 50310 54503 58694	9103 8782 8381 7993	78.6 76 73 70	143.75 156.70 168.90 181.10	168.7 183.9 198.2 212.5	Y355M2-4	250
	960	22206 24981 27757 30533	4179 4121 4028 3921	80.4 81.2 80.4 78.6	31.61 34.71 38.10 41.72	37.1 40.7 44.7 49.0	Y280S-6	45
	960	33309 36084 38860	3785 3615 3450	76 73 70	45.48 49.02 52.56	53.4 57.5 61.7	Y315S-6	75
14D	1450	47121 53011	12285 12109	80.4 81.2	191.94 210.78	225.3 247.3	Y355M2-4	250
	1450	58902 64792 70682 76572 82463	11830 11508 11099 10589 10095	80.4 78.6 76 73 70	231.39 253.33 276.16 297.66 319.16	271.5 297.3 324.1 349.3 374.3	JS138-4	410
	960	31197 35097	5262 5188	80.4 81.2	55.70 61.17	65.4 71.8	Y315S-6	75
	960	38997 42897 46796 50696 54596	5071 4936 4764 4549 4341	80.4 78.6 76 73 70	67.15 73.52 80.15 86.39 92.63	78.8 86.3 94.0 101.4 108.7	Y315L1-6	110
16D	1450	70339 79131	16250 16014	80.4 81.2	374.22 410.95	439.1 482.2	JSQ147-4 (3000V)	500
	1450	87923 96716 105500 114300 123090	15640 15210 14663 13983 13324	80.4 78.6 76 73 70	451.14 493.92 538.43 580.35 622.26	529.4 579.6 631.8 681.0 730.2	JSQ158-4 (3000V)	850
	960	46569 52390 58211 64032 69854	6911 6813 6659 6481 6254	80.4 81.2 80.4 78.6 76	108.60 119.26 130.92 143.34 156.25	127.4 139.9 153.6 168.2 183.3	Y355M1-6	185
	960	75675 81496	5971 5696	73 70	168.42 180.58	197.6 211.9	Y355M3-6	220

9-19、9-26型高壓離心通風機

六、外形及安裝尺寸（單位：mm）

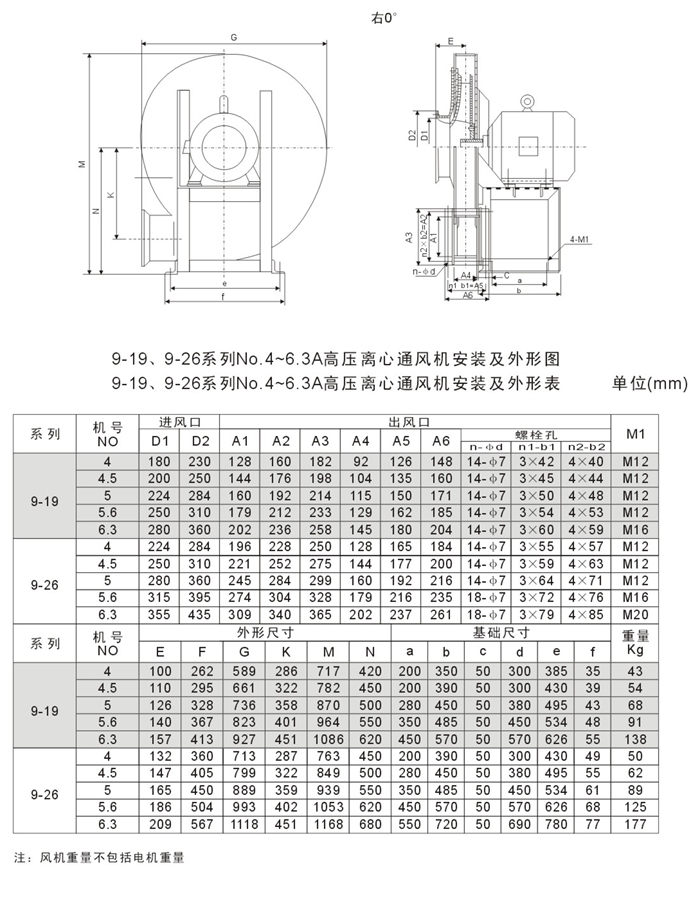

9-19、9-26系列No.4A~6.3A離心通風機外形及安裝尺寸圖

9-19、9-26系列No.4A~6.3A離心通風機外形及安裝尺寸表

系列	機號No.	D1	D2	D3	n1-d1	A1	A2	A3	A4	A5	A6	X	Y	n2-d2
9-19	4A	Φ180	Φ220	Φ250	8-Φ7	128	174	214	92	138	178	3	2	10-Φ7
	4.5A	Φ200	Φ250	Φ280	8-Φ7	144	198	230	104	152	192	3	2	10-Φ7
	5A	Φ224	Φ265	Φ305	8-Φ7	160	206	246	115	160	202	3	2	10-Φ7
	5.6A	Φ250	Φ308	Φ348	8-Φ10	179	225	265	129	174	215	3	2	10-Φ7
	6.3A	Φ280	Φ335	Φ375	8-Φ10	202	246	288	145	189	231	3	2	10-Φ7
9-26	4A	Φ224	Φ254	Φ284	8-Φ7	196	228	250	128	165	184	4	3	14-Φ7
	4.5A	Φ250	Φ280	Φ310	8-Φ10	221	252	275	144	177	200	4	3	14-Φ7
	5A	Φ280	Φ320	Φ360	8-Φ10	245	284	299	160	192	216	4	3	14-Φ7
	5.6A	Φ315	Φ355	Φ395	8-Φ10	274	304	328	179	216	235	5	4	14-Φ7
	6.3A	Φ355	Φ395	Φ435	8-Φ10	309	340	365	202	236	261	5	4	14-Φ7

系列	機號 No.	E	F	G	K	M	N	a	b	c	d	e	f
9-19	4A	108	361	692	286	715	420	200	350	50	300	385	35
	4.5A	120	344	716	322	782	450	240	390	50	340	430	39
	5A	126	376	788	258	868	500	340	450	50	440	495	43
	5.6A	140	415	874	401	962	550	350	480	50	450	534	48
	6.3A	157	461	975	451	1085	620	450	570	60	570	626	55
9-26	4A	132	360	711	287	761	450	240	390	50	340	430	49
	4.5A	147	405	799	322	849	500	340	450	50	440	495	55
	5A	165	450	887	359	939	550	350	485	50	450	534	61
	5.6A	186	504	993	402	1053	620	450	570	60	570	626	68
	6.3A	209	567	1117	451	1167	680	550	720	70	690	780	77

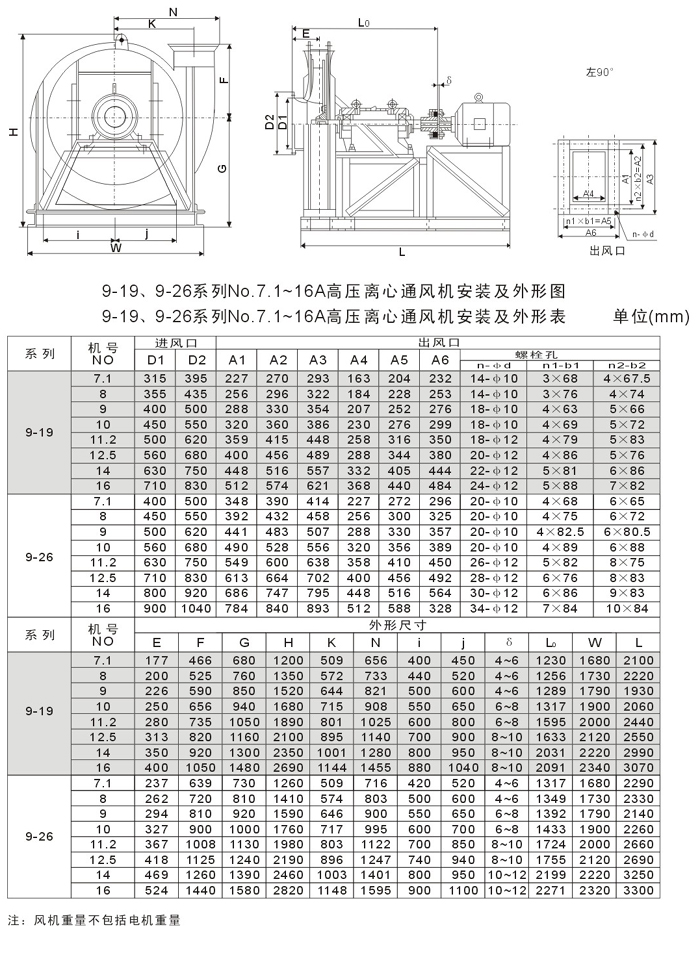

9-19、9-26系列No.7.1D~16D離心通風機外形及安裝尺寸圖

9-19、9-26系列No.7.1D~16D離心通風機外形及安裝尺寸表

系列	機號 No.	D1	D2	A1	A2	A3	A4	A5	A6	n-Φd	n1×b1	n2×b2
9-19	7.1D	Φ315	Φ395	227	272	313	163	218	248	14-Φ10	3×68	4×68
	8D	Φ355	Φ436	256	312	342	184	244	294	14-Φ10	3×76	4×74
	9D	Φ400	Φ506	288	348	398	207	263	313	18-Φ10	4×63	5×66
	10D	Φ450	Φ550	320	386	426	230	300	340	18-Φ10	4×69	5×72
	11.2D	Φ500	Φ620	359	420	484	258	328	388	18-Φ12	4×79	5×83
	12.5D	Φ560	Φ680	400	456	489	288	344	380	20-Φ12	4×86	6×76
	14D	Φ630	Φ750	448	516	557	322	405	448	22-Φ12	5×81	6×86
	16D	Φ710	Φ830	512	574	621	368	440	484	24-Φ12	5×88	7×82
9-26	7.1D	Φ400	Φ500	348	390	414	227	272	296	20-Φ10	4×68	6×65
	8D	Φ450	Φ550	393	432	458	256	300	325	20-Φ10	4×75	6×72
	9D	Φ500	Φ620	441	483	507	288	330	357	20-Φ10	4×82.5	6×80.5
	10D	Φ560	Φ680	490	528	556	320	356	389	20-Φ10	4×89	6×88
	11.2D	Φ630	Φ750	549	600	638	358	410	450	26-Φ12	5×82	8×75
	12.5D	Φ710	Φ830	613	664	702	400	456	492	28-Φ12	6×76	8×83
	14D	Φ800	Φ920	686	747	795	448	516	564	30-Φ12	6×86	9×83
	16D	Φ900	Φ1040	784	840	893	512	588	628	34-Φ12	7×84	10×84

系列	機號 No.	E	F	G	H	K	N	L0	L	W	i	j	δ
9-19	7.1D	177	466	680	1200	507	656	1230	2100	1150	400	450	4～6
	8D	200	525	760	1350	572	733	1256	2220	1250	440	520	4～6
	9D	226	590	850	1520	644	821	1289	1930	1400	500	600	4～6
	10D	250	656	940	1680	723	908	1317	2060	1500	550	650	6～8
	11.2D	280	735	1050	1890	801	1025	1595	2440	1700	600	800	6～8
	12.5D	313	820	1160	2100	895	1140	1633	2550	1900	700	900	8～10
	14D	350	920	1280	2400	1001	1270	2030	2900	2050	800	950	12～14
	16D	400	1050	1440	2700	1144	1460	2090	3400	2250	880	1040	12～14
9-26	7.1D	237	639	730	1260	509	716	1317	2290	1200	420	520	4～6
	8D	262	720	810	1410	574	803	1349	2330	1400	500	600	4～6
	9D	294	810	920	1590	646	900	1392	2140	1500	550	650	6～8
	10D	327	900	1000	1760	717	995	1433	2260	1600	600	700	6～8
	11.2D	367	1008	1130	1980	803	1122	1724	2660	1850	700	850	8～10
	12.5D	418	1125	1240	2190	896	1247	1755	2690	1950	740	940	8～10
	14D	469	1260	1450	2500	1003	1380	2200	3350	2050	800	950	12～14
	16D	524	1440	1540	2800	1148	1610	2270	3650	2300	900	1100	12～14
